SONY Xperia Z C6603 国際版 SIMスロット修理

SONY Xperia Z C6603(6002) 国際版



最近このモデルに限らず、SIMスロット修理依頼が多い・・・
たぶん、格安SIMが増えてきた事で、今まで少なかったSIMカードの入替や、それに伴う抜き差しが増えた事にも起因するのでは?
ましてや、そのSIMスロットそのものが壊れやすくなっているような・・・

SIMスロット修理

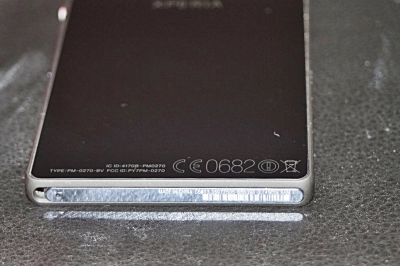

今回はXperia Z
最近のスマートフォンやタブレット共通で、本体にはねじ止めが無い

筐体は防水粘着テープ留め

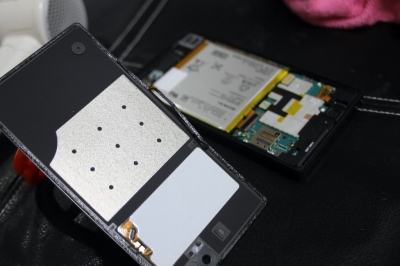

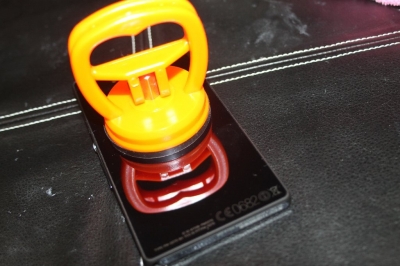

 なのでブロアーで温めて吸着して剥がすように背面ガラスを外す
  (既に加熱後)

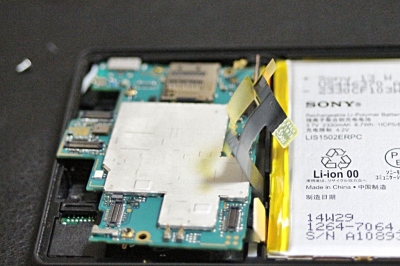

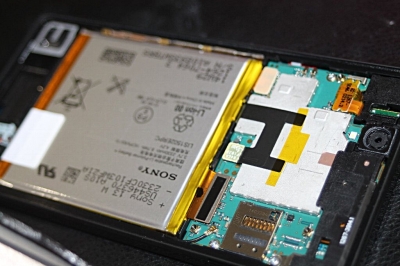

シルバーの部分は充電池(これも交換は可能)
その右側の基盤がメイン基盤
この基盤の裏側にSIMスロットが・・・

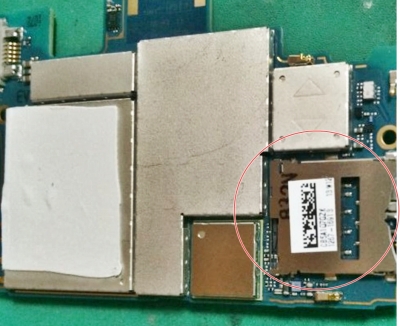

これがSIMスロット
 中を隙間から見るとSIMカードとの接点が剥がれてる



半田付けされているので・・・・
 通常この類を外す際はヒートガンやスポットヒーターを使用
ただしこの半田付は周りにも半導体が無数
に半田付されているのでそれは無理
なので極細半田コテで半田を取る(溶かす)

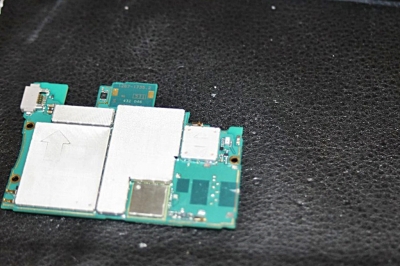

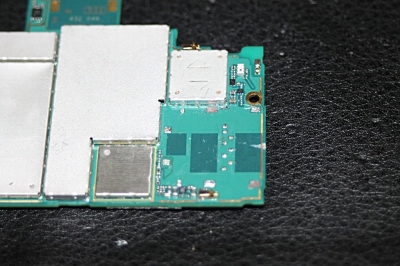

外した後の基盤






取り換えるSIMスロットはこれ
 (まだパッケージからは未開封)



新しいSIMスロットを取り付けて、基盤も元に戻し、交換完了!!

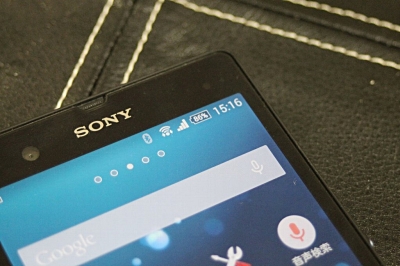

キチンとSIMカードを認識し受信も問題なし




SONY Xperia Z のSIMスロット交換依頼はこちらまで↓
Crick!!
http://wasseros.com/

| 備忘録 | comments(2) | - | Top ▲

comment

お世話になります。simスロット交換の情報を拝見されて頂きました。
ありがとうございます。質問よろしい
でしょうか。
壊れたスロットを半田こてで外す際の
アドバイスをお教え下さいませんか。
留意点、注意点、何点半田を外したのでしょうか。
simスロット下に薄い、金属片を挿入、半田こてで底上げしながら、半田こてを当て、1点1点外せば外れますかね。
また、新スロットの半田付けの注意事項などあれば、お教え下さい。
お手数をおかけします。
simスロットが壊れ、悩んでいます。
@ mimori | 2016/03/26 5:48 PM
